Hydraulische schema’s leren lezen: zo doe je het stap voor stap
Hydraulische schema's leren lezen: zo doe je het stap voor stap

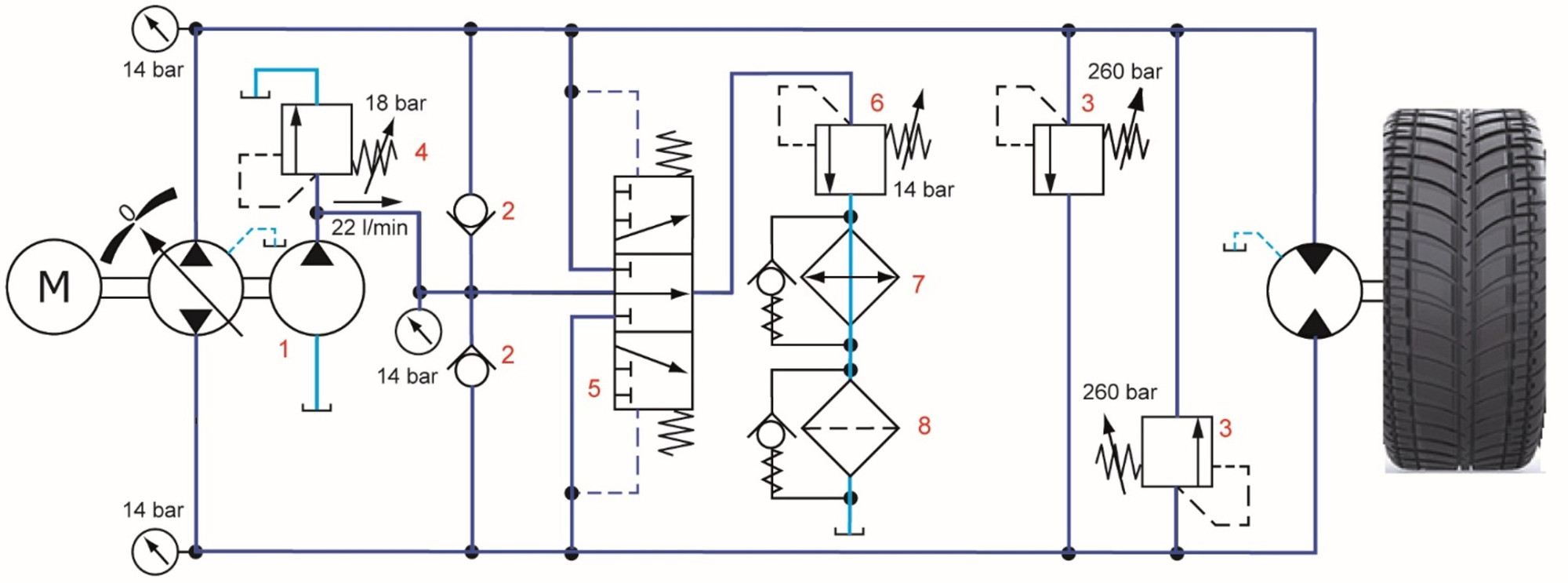

Een hydraulisch schema lees je niet als een tekening van de machine, maar als een kaart van de oliestroom. Zodra je dat doorhebt, valt de rest op zijn plek. In dit artikel leer je de belangrijkste symbolen herkennen en in welke volgorde je een schema leest, zodat je bij een storing niet meer blind onderdelen vervangt maar de oorzaak terugvindt.
Waarom een schema lezen het verschil maakt
Stel: een cilinder beweegt niet meer. Zonder schema ga je gokken. Je vervangt de cilinder, daarna een klep, en je bent uren verder zonder resultaat. Met een schema volg je de oliestroom van de pomp naar de cilinder en zie je precies waar het mis kan gaan. Je werkt gericht in plaats van op gevoel.
Een schema toont de functie van een systeem, niet de fysieke bouw. Twee componenten die in het schema naast elkaar staan, kunnen in de machine meters uit elkaar zitten. Onthoud dat goed: je leest een logische opbouw, geen plattegrond.
De basis: leidingen en het reservoir
Voordat je componenten herkent, moet je de lijnen kunnen lezen. In de standaard voor hydraulieksymbolen (ISO 1219) betekent een doorgetrokken lijn een werkleiding, oftewel de hoofdstroom waar de olie onder druk doorheen gaat. Een streepjeslijn is een stuur- of lekleiding: olie die niet het hoofdwerk doet, maar een klep aanstuurt of een lekstroom afvoert.
Elk schema begint en eindigt bij het reservoir, de tank waar de olie vandaan komt en weer naartoe gaat. Het reservoir herken je aan het open tanksymbool. Zie je een leiding naar de tank lopen, dan weet je: hier gaat olie terug.
De vijf componentgroepen die je moet herkennen
In bijna elk schema kom je dezelfde vijf groepen tegen. Leer deze en je leest 80 procent van de meeste schema’s.
- De pomp. Een cirkel met een gevulde driehoek die naar buiten wijst. De driehoek geeft de stroomrichting aan: olie verlaat de pomp. Staat er een pijl schuin door de cirkel, dan is het een verstelbare pomp. Hoe een pomp precies werkt, lees je in Hoe werkt een hydraulische pomp?.
- De motor. Ook een cirkel, maar nu wijst de driehoek naar binnen: olie gaat de motor in en zet die om in een draaiende beweging.
- De cilinder. Een rechthoek met een zuigerstang. Aan het aantal aansluitingen zie je of het een enkelwerkende cilinder is (kracht in één richting) of een dubbelwerkende cilinder (kracht in beide richtingen).
- De stuurschuif of regelklep. Dit zijn de hokjes (vakjes) naast elkaar. Elk hokje is een schakelstand. Een 4/3-ventiel heeft 4 aansluitingen en 3 standen. De pijlen en blokjes binnen elk hokje laten zien hoe de olie in die stand stroomt. Aan de zijkanten staan de bedieningssymbolen: een veer, een handhendel of een magneet.
- De druk- en stroomregelkleppen. Het drukbegrenzingsventiel beschermt het systeem tegen overdruk en herken je aan een klep met een veer en een stuurleiding die de druk aftast. Een terugslagklep laat olie maar één kant op. Een smoorventiel knijpt de stroom af om de snelheid te regelen.
De leesvolgorde: zo pak je een schema aan
Begin altijd bij de krachtbron. Zoek de pomp en de tank: dat is je startpunt. Volg daarna de werkleiding vanaf de pomp het systeem in. Loop letterlijk met je vinger mee.
Kom je bij een stuurschuif, kijk dan in welke stand die staat en welke weg de olie daar neemt. Vervolgens bereik je de actuator, de cilinder of motor die het werk doet. Tot slot volg je de retourleiding terug naar de tank.
Onderweg let je op de drukbegrenzing en de stuurleidingen. Zo bouw je in je hoofd het complete plaatje op: waar komt de olie vandaan, waar gaat de kracht naartoe en hoe komt de olie weer terug.
Veelgemaakte fouten bij beginners
De meest gemaakte fout is een ventiel lezen in de stand zoals het getekend staat, en vergeten dat het ventiel schakelt. Een 4/3-ventiel heeft drie standen: je moet alle drie de standen kunnen lezen, niet alleen de ruststand.
Een tweede valkuil is de stuurleidingen negeren. Juist die streepjeslijnen vertellen je waarom een klep op een bepaald moment opent of sluit. Sla je die over, dan begrijp je het gedrag van het systeem niet.
En tot slot: ga er niet vanuit dat het schema de fysieke ligging toont. Het schema is functioneel. Wie dat blijft verwarren, blijft zoeken op de verkeerde plek.
Van symbolen herkennen naar storingen oplossen
Symbolen herkennen is de eerste stap. Een compleet schema vlot lezen en daar een storing in terugvinden vraagt oefening met echte voorbeelden. In de Cursus Hydrauliek Basis leer je in drie dagen schema’s lezen, componenten herkennen en de werking ervan begrijpen als ook met druk- en flowmetingen storingen opsporen, steeds aan de hand van herkenbare praktijkvoorbeelden. Je vertrekt met kennis die je de volgende werkdag al toepast.
Bekijk de Cursus Hydrauliek Basis
Veelgestelde vragen
Wat is de standaard voor hydrauliek symbolen? De internationale standaard is ISO 1219. Die legt vast hoe componenten als pompen, kleppen en cilinders in een schema worden weergegeven, zodat een schema wereldwijd op dezelfde manier te lezen is.
Hoe herken ik het verschil tussen een pomp en een motor in een schema? Allebei zijn het een cirkel met een driehoek. Bij een pomp wijst de driehoek naar buiten (olie gaat eruit), bij een motor naar binnen (olie gaat erin en wordt omgezet in beweging).
Hoeveel standen heeft een 4/3-ventiel? Een 4/3-ventiel heeft 4 aansluitingen en 3 schakelstanden. De eerste cijfer staat voor het aantal aansluitingen, het tweede voor het aantal standen.
Kan ik schema’s lezen leren zonder technische vooropleiding? Met MBO-3 werk- of denkniveau en affiniteit met techniek kun je prima starten. Je bouwt het stap voor stap op, van de eerste symbolen tot complete schema’s.
Waar leer ik hydraulische schema’s lezen in de praktijk? In de Cursus Hydrauliek Basis oefen je het lezen van schema’s aan echte praktijkvoorbeelden en koppel je het direct aan storingen zoeken.
